RESOLVE FX · EXPOSURE MAPPING · STUDIO
False Color.
Разметьте сигнал.
Не путайте карту с коррекцией.
False Color — одновременно camera-matched diagnostic и программируемая creative band map. Надёжный workflow начинается с выбора задачи, проверки signal contract, чтения карты вместе со scopes и явного удаления diagnostic node перед delivery.
Camera ↔ Creative
Camera · Mode · ISO · Node
Legend can burn in
В лаборатории намеренно сломайте camera contract: переключите signal на Normalized / CST или снимите ISO match. Затем перейдите в Creative и измените число bands, Black/White/Gamma и Blend. Эти две ветки решают разные задачи.
Только учебная модель. Camera mode проверяет signal contract и использует условные bands; он не воспроизводит пороги Blackmagic camera или pixel output Resolve. Creative mode концептуально показывает band-count/range shaping. Точное поведение проверяйте в установленном Resolve и на scopes.
Реальные captures Resolve + независимая contract/band teaching model
21 DOCUMENTED CONTROLS · 9 CAPTURES · STUDIO01MAPPING × CONTRACT × DELIVERY
False Color становится надёжным, когда mapping, signal ownership и render safety не смешиваются.
Эффект может имитировать false color поддерживаемых Blackmagic cameras или строить custom creative bands. Ни одна из веток сама по себе не корректирует экспозицию.
False Color — это mapping, а не коррекция
FX remap-ит яркость текущего изображения в диагностические цвета. Он помогает увидеть, где в кадре находятся определённые уровни, но не исправляет exposure, white balance или dynamic range. Коррекцию выполняют Primaries, HDR, Curves и другие grading tools.
Camera-specific режим живёт по signal contract
Specific Camera Model имеет смысл только когда Camera, Camera Mode и ISO соответствуют реальной конфигурации, а сигнал в точке ноды всё ещё находится в ожидаемом camera state. CST, LUT или output transform перед FX могут разрушить это соответствие даже при правильно выбранной модели камеры.
Legend — часть изображения, а не viewer-only overlay
Scale / Legend объясняет карту прямо в кадре, но manual подчёркивает, что legend burned into the image. Это отлично для обучения и технических reference renders, но опасно для финального мастера: диагностическую ноду нужно bypass-нуть или удалить перед delivery.
Граница по manual Resolve 21.1: Specific Camera Model выбирает Blackmagic camera sensor, Camera Mode и ISO; Creative открывает редактируемые Color Bands. Preprocessing может менять анализируемую карту, а Scale/Legend прямо обозначена как burned into the image.
02РЕАЛЬНЫЕ CONTROLS RESOLVE 21
В captured camera-state видны 12 controls; manual дополнительно документирует conditional Creative и preprocessing controls.

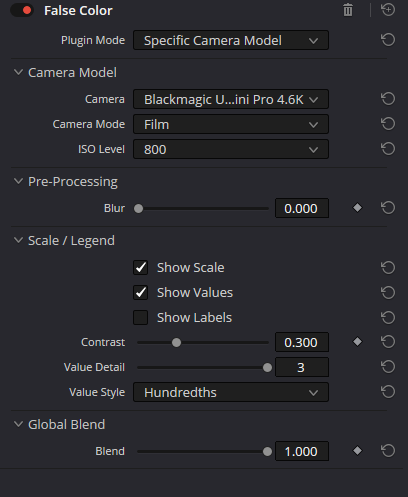

Девять screenshots ниже — реальные captures Resolve. Creative Color Bands и отсутствующее состояние Black/White/Gamma объясняются по актуальному manual и не дорисовываются как Inspector UI.
AGENERAL + CAMERA MODEL
Сначала выберите, какая логика должна владеть mapping.
- Plugin Mode
Переключает две conditional ветки: Specific Camera Model для соответствия Blackmagic camera false-color readout и Creative для preset/custom color bands.
ПРОВЕРЬТЕНе переносите выводы из camera-specific шкалы на Creative palette и наоборот.

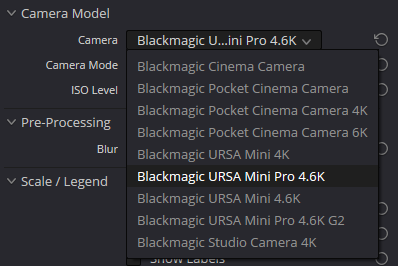

- Camera
Выбирает конкретный сенсор/модель Blackmagic Design для camera-specific mapping. Доступный список зависит от версии Resolve.
ПРОВЕРЬТЕВыбирайте реальную source camera; похожее название не гарантирует тот же false-color response.
- Camera Mode
Задаёт dynamic-range/image mode камеры — в capture показаны Film, Video и Extended Video. Это описание входного camera state, а не look preset.
ПРОВЕРЬТЕПосле CST/LUT/RCM transform сигнал может уже не соответствовать выбранному mode.
- ISO Level
Задаёт ISO/light-sensitivity setting для camera-specific false-color mapping. В текущем capture URSA Mini Pro 4.6K видны 200, 400, 800, 1600 и 3200.
ПРОВЕРЬТЕБерите ISO из metadata/production notes. Неверный ISO делает camera-accurate интерпретацию ненадёжной.
BCREATIVE BANDS + PREPROCESSING
Creative строит пользовательские bands; Preprocessing меняет анализируемый tonal signal.
- Creative Style
В Creative выбирает встроенный style preset как стартовую карту цветов.
ПРОВЕРЬТЕPreset — creative/diagnostic convention, а не универсальный camera exposure standard.
- Number of Bands
Определяет, сколько разных цветов участвует в creative scale. Больше bands даёт более детальную posterized карту; меньше — более крупные зоны.
ПРОВЕРЬТЕНе путайте число bands с точностью measurement: waveform остаётся более точным continuous readout.
- Show Sliders
Показывает Top и Bottom для явного задания tonal range конкретной полосы.
ПРОВЕРЬТЕПроверяйте пересечения и gaps между ranges, если строите учебную или техническую palette.
- Top
Верхняя граница brightness range выбранной creative band, задаваемая в процентных значениях.
ПРОВЕРЬТЕTop должен описывать верхнюю границу именно этой band, а не целевую экспозицию кадра.
- Bottom
Нижняя граница brightness range выбранной creative band. В паре с Top определяет диапазон пикселей, которые будут окрашены выбранным Color.
ПРОВЕРЬТЕПри узких ranges проверяйте шумные/мелкие области в движении: карта может визуально дрожать.
- Color
Цветовая swatch/picker для конкретной creative band. Это только кодировка диапазона яркости, не изменение source hue.
ПРОВЕРЬТЕВыбирайте palette так, чтобы соседние важные диапазоны визуально различались.
- Blur
Применяет blur к изображению до анализа, уменьшая мелкую рябь и noise-driven zone chatter.
ПРОВЕРЬТЕBlur улучшает читаемость, но не исправляет underexposure и не заменяет noise reduction.
- Black Level
Сдвигает shadow range, назначаемый цветам в нижней части false-color legend.
ПРОВЕРЬТЕЭто remapping analysis, а не реальное поднятие/опускание black level исходника.
- White Level
Сдвигает highlight range, назначаемый цветам в верхней части false-color legend.
ПРОВЕРЬТЕНе используйте как способ “спасти” clipped highlights — pixels исходника не восстанавливаются.
- Gamma
Сдвигает mid-tone range к более низким или более высоким цветовым зонам legend.
ПРОВЕРЬТЕИзменяя Gamma, вы меняете интерпретационную карту, а не grade исходного изображения.
CSCALE / LEGEND + FINAL MIX
Legend объясняет mapping, но сама становится частью processed image.

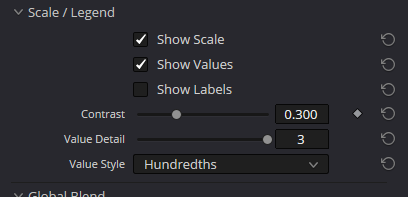

- Show Scale
Показывает/скрывает цветовую legend слева от кадра. Manual прямо говорит: legend burned in to the image.
ПРОВЕРЬТЕПеред финальным render выключите Scale или, надёжнее, bypass/remove диагностическую ноду целиком.
- Show Values
Добавляет numeric values на legend в формате, выбранном через Value Style.
ПРОВЕРЬТЕЧисла — подписи шкалы, а не отдельный measurement engine.
- Show Labels
Добавляет labels важных data points, включая black clipping, white clipping и middle gray.
ПРОВЕРЬТЕИмена зон помогают чтению, но точную continuous verification всё равно делайте на Waveform.
- Contrast
Меняет прозрачность/читаемость фоновой подложки legend, а не contrast самого изображения.
ПРОВЕРЬТЕЕсли картинка “изменилась” только рядом с legend, это UI burn-in behavior, а не tonal correction.
- Value Detail
Увеличивает или уменьшает число axis value labels на legend.
ПРОВЕРЬТЕДля маленького viewer меньше подписей часто читается лучше; это не меняет band thresholds.
- Value Style
Percentage показывает 0–100%, Hundredths — 0–100 без знака %, Normalized — 0.0–1.0. Меняется notation, не сам color mapping.
ПРОВЕРЬТЕПеред трактовкой чисел сначала посмотрите Value Style — Hundredths не следует автоматически называть IRE.
- Blend
Global Blend смешивает полный результат False Color с исходом ноды. Для технической карты partial Blend обычно ухудшает однозначность цветов; для creative эффекта может быть осознанным mix.
ПРОВЕРЬТЕДля camera/technical diagnosis держите Blend=1.000 и сравнивайте через bypass; перед delivery диагностическую ноду удаляйте/обходите.
03ДВЕ РАЗНЫЕ OWNERSHIP-МОДЕЛИ
Specific Camera проверяет реальный capture contract. Creative задаёт convention, которую нужно документировать.
Если считать эти два режима взаимозаменяемыми, очень легко получить уверенные, но неверные выводы об экспозиции.
Сопоставьте Camera · Mode · ISO
Specific Camera Model надёжен ровно настолько, насколько верны эти selections и входящий signal state. Используйте metadata/production notes, а не догадки.
Граф показывает порядок решений, а не обязательное число нод. Устойчивое разделение такое: camera mode валидирует реальный signal contract; Creative mode задаёт и документирует custom band convention. В обоих случаях нужен явный delivery decision, потому что processed image и legend могут попасть в render.
04СОБЕРИТЕ В RESOLVE
Четыре упражнения закрывают camera matching, custom palette, шумный материал и безопасный reference delivery.
Это учебные workflow, а не универсальные thresholds. Точное camera behavior относится к выбранной Blackmagic-конфигурации и установленной версии Resolve.
Camera-matched exposure reference
Повторить false-color readout поддерживаемой Blackmagic camera в Resolve.
ПодготовьтеНужны точные Camera, Camera Mode, ISO и понимание signal state в точке ноды.
- 01
Поставьте False Color в diagnostic node до transforms, которые меняют ожидаемый camera signal.
- 02
Выберите Specific Camera Model и сопоставьте Camera, Camera Mode и ISO с metadata/production notes.
- 03
Включите Show Scale + Values/Labels, проверьте зоны и одновременно откройте Waveform.
- 04
Для изменения exposure bypass-ните диагностическую ноду, корректируйте отдельным grading tool и возвращайтесь к False Color для проверки.
False Color и camera monitoring дают согласованную spatial-картину, а Waveform подтверждает уровни.
Custom teaching palette
Собрать понятную учебную карту диапазонов без притворства, что она camera-specific.
ПодготовьтеИспользуйте Creative; точные screenshots Creative UI в текущем архиве отсутствуют, поэтому ориентируйтесь на installed Resolve/manual.
- 01
Выберите Creative Style как стартовую точку.
- 02
Задайте Number of Bands, включите Show Sliders и определите Bottom/Top для ключевых диапазонов.
- 03
Назначьте Color так, чтобы соседние ranges легко различались.
- 04
Включите legend и подпишите lesson/reference render так, чтобы зритель понимал convention шкалы.
Получается воспроизводимая custom palette с явно задокументированными ranges.
Шумный low-light shot
Сделать false-color map читаемой, не скрывая реальную проблему underexposure.
ПодготовьтеИсходник шумный, а мелкие pixels перескакивают между цветами.
- 01
Сначала оцените исходный Waveform и убедитесь, что noise не принимается за полезный detail.
- 02
Добавьте небольшой Pre-Processing Blur только до исчезновения micro-chatter.
- 03
Не меняйте camera/creative thresholds только для того, чтобы “успокоить” плохую экспозицию.
- 04
Исправляйте exposure/noise отдельными инструментами, затем снова проверяйте False Color.
Карта читается стабильнее, но технический диагноз источника не замаскирован.
Безопасный technical reference render
Сделать reference clip с legend и не оставить False Color в финальном мастере.
ПодготовьтеНужны отдельный diagnostic export и чистый delivery master.
- 01
Держите False Color на отдельной именованной diagnostic node.
- 02
Для reference export включите Scale/Values/Labels и убедитесь, что burned-in legend действительно желательна.
- 03
После reference export bypass/remove diagnostic node и проверьте viewer + rendered test frame.
- 04
Проверьте, что final master не содержит palette, legend или partial Global Blend.
Reference render объясним, а delivery master остаётся чистым.
05ВЫБИРАЙТЕ ПО ОТВЕТСТВЕННОСТИ
False Color локализует. Waveform измеряет. Grading tools исправляют.
Надёжный exposure workflow обычно использует несколько визуализаций: spatial location и continuous signal level — разные вопросы.
| Tool | Чем владеет | Когда использовать |
|---|---|---|
| False Color | Spatial color-band map прямо поверх изображения. | Когда важно мгновенно увидеть, где именно находятся exposure/brightness zones. |
| Waveform | Continuous signal-level measurement по ширине кадра. | Для точных уровней, clipping, matching и проверки того, что false-color interpretation не вводит в заблуждение. |
| Zebras | Один или несколько выбранных порогов вместо полной multi-band карты. | Для быстрого threshold warning на съёмке/мониторинге, когда полноценная palette не нужна. |
| HDR / Primaries | Реальные grading controls, которые изменяют сигнал. | После диагностики, когда нужно реально изменить exposure/tonal balance. |
06СИМПТОМ → ПРИЧИНА → РЕШЕНИЕ
Большинство ошибок False Color — это ошибки contract, convention или delivery.
01Карта не совпадает с false color на камере+
Проверьте Camera, Camera Mode, ISO и особенно signal state перед нодой. LUT/CST/RCM transform до FX может сделать camera-specific настройку логически неверной.
02Creative palette трактуют как точный camera meter+
Creative — custom mapping. Документируйте style/bands/ranges и не переносите camera-specific thresholds без явного основания.
03Legend оказалась в финальном рендере+
Это ожидаемо: manual говорит, что legend burned into the image. Держите эффект в отдельной diagnostic node и bypass/remove перед delivery.
04После Blend=0.5 цвета “не похожи на шкалу”+
Partial Global Blend смешивает false-color result с source. Для technical diagnosis используйте 1.000 + bypass comparison.
05Шум превращается в пёструю мозаику zones+
Добавьте умеренный Pre-Processing Blur только для readability и отдельно решайте noise/exposure причину.
06Hundredths принимают за IRE+
Value Style задаёт notation: Percentage, Hundredths или Normalized. Для точной signal-level семантики сверяйтесь с Waveform и color-management context.
07После изменения Black/White/Gamma кажется, что кадр “исправился”+
Эти Preprocessing controls меняют false-color analysis mapping. Они не являются substitute для реального grade. Верните diagnostic mapping в документированное состояние и корректируйте source отдельно.
False Color + Waveform
False Color даёт spatial answer — где находится зона. Waveform даёт continuous answer — какой уровень и насколько близко clipping. Используйте их вместе, а не как конкурирующие инструменты.
Диагностическая нода должна быть временной
Название node, bypass state и render check важнее “красивого” дерева. False Color меняет изображение и может burn-in legend; он не должен случайно стать частью финального look.
Creative workflow требует собственной документации
Если custom bands используются как техническая convention команды, зафиксируйте preset, Number of Bands, Bottom/Top ranges, colors и Value Style. Иначе одинаковые цвета перестают означать одинаковые уровни между проектами.
07ПЕРЕД СДАЧЕЙ
Проверьте интерпретацию, а затем докажите, что diagnostic layer исчез из мастера.
Чек-лист — workflow guardrail. Он не заменяет установленный Resolve, реальный материал, scopes, calibrated monitoring и delivery QC.
08FAQ
Различия, которые не дают diagnostic map превратиться в ложное ощущение измерения.
False Color исправляет экспозицию?
Нет. Он remap-ит текущую яркость/экспозиционные области в диагностические цвета. Коррекцию делайте Primaries/HDR/Curves, затем возвращайтесь к False Color для проверки.
Можно ли Specific Camera Model использовать для камеры другого бренда?
Как creative visualization — технически изображение будет обработано, но camera-accurate смысл теряется. Режим предназначен для соответствия конкретным Blackmagic Design camera configurations.
Почему Camera Mode и ISO так важны?
Потому что camera-specific mapping воспроизводит readout выбранной конфигурации. Неверный mode/ISO меняет relationship между source brightness и цветовыми зонами.
Value Style меняет thresholds?
Нет. Percentage, Hundredths и Normalized меняют только numeric notation legend. Сам false-color mapping от этого выбора не становится другим.
Legend попадёт в render?
Да, если эффект и Show Scale остаются активны: manual прямо говорит, что legend burned into the image. Для final delivery bypass/remove diagnostic node.
Для чего Black Level, White Level и Gamma в Preprocessing?
Они меняют то, как shadow/highlight/midtone ranges назначаются false-color zones до отображения карты. Это настройка analysis mapping, не реальный tonal grade исходника.
Нужен ли Waveform, если есть False Color?
Да, когда важны точные levels. False Color незаменим для spatial localization, Waveform — для continuous signal relationships и clipping. Вместе они сильнее.
Можно ли оставлять partial Global Blend для технической проверки?
Обычно нет: source image смешивается с diagnostic colors и делает mapping менее однозначным. Для technical check лучше Blend=1.000 и bypass comparison. Partial mix логичнее как creative effect.
Источники и границы проверки
Видимые names/defaults сверены с девятью реальными screenshots Resolve из архива проекта. Conditional Creative controls, поведение Preprocessing, Studio-status и предупреждение про burned-in legend сверены с актуальным manual Resolve 21.1 и документацией Blackmagic. Интерактивная карта намеренно является независимой teaching model и не воспроизводит закрытые camera thresholds или pixel output Resolve.
Этот веб-проход не заявляет live-сертификацию рендера Resolve. Финальная production-приёмка относится к установленной версии Resolve, реальному camera pipeline, scopes и отрендеренному delivery-файлу.
