03 / 04 COLOR · ПОНЯТНАЯ ТОЧКА ВХОДА
Node flow.Каждой ноде — понятная задача.
Изображение и маска — два разных потока. Разберите последовательную цепочку, параллельные ветви, Layer Mixer и Outside, чтобы граф объяснял коррекцию.
4 схемы · RGB и key · уровни обработки
Коррекция с собственной задачей. Выберите соседнюю ноду и проследите её вход и выход.
Учебная схема, не встроенный редактор Resolve. Пример показывает связи, но не обрабатывает изображение.
КАК ЭТО РАБОТАЕТ
Читать граф нужно по проводам, а не по расположению квадратиков.
Главный вопрос у каждой ноды — «что приходит на вход?». Второй — «что ограничивает действие коррекции?». Ответы объясняют гораздо больше, чем количество узлов или симметрия схемы.
Изображение и key решают разные задачи
RGB-соединение передаёт изображение между этапами. Key — сигнал ограничения влияния, то есть маска, а не ещё одна цветная копия кадра. Поэтому наличие синего провода не означает, что подключена вторая ветвь изображения. При проверке отдельно проследите путь кадра до выхода и источник маски нужной коррекции.
Полезный вопрос: если перед этой нодой изменить баланс, какие следующие действия получат уже изменённый кадр? Например, выделение по цвету дальше по последовательной цепи может реагировать на такую правку. Не пытайтесь лечить изменившееся выделение, пока не выяснили, какой сигнал оно теперь анализирует.
ГлавноеЦвет провода подсказывает тип данных; сами подключения определяют зависимость.
Порядок — часть коррекции
Последовательность «изменить цвет → выделить диапазон» не равна последовательности «выделить диапазон → изменить цвет». В первом случае выделение строится по уже изменённому материалу. Во втором его вход другой. Сначала решите, какой вариант соответствует задаче, и только потом размещайте узлы.
Для обучения достаточно нескольких подписанных этапов: баланс, тональная форма, локальная правка, стиль. Это не обязательный профессиональный шаблон и не предписание ставить везде четыре ноды. Отдельный узел оправдан, когда его вклад нужно независимо сравнить, ограничить, заменить или перенастроить.
ГлавноеПодпись ноды должна объяснять задачу, а не обещать универсальный порядок.
Одинаковые колёса могут работать на разных уровнях
Перед правкой посмотрите, открыт ли граф Clip, группы или Timeline. Название инструмента не меняется, но область действия может быть общей для нескольких планов. Для первых упражнений используйте Clip: так проще связать изменение с одним тестовым кадром и не затронуть соседние планы.
В большом проекте общую техническую или стилевую часть полезно отделять от индивидуального согласования кадров. Но перенос узла на общий уровень — не просто уборка схемы: он меняет область действия и положение операции относительно других этапов. После такого переноса проверяйте несколько разных клипов, а не один удачный пример.
ГлавноеПрежде чем искать ошибку в параметрах, проверьте область действия ноды.
Технические преобразования не добавляют «для красоты графа»
Перед добавлением CST или LUT выясните, в каком пространстве находится изображение на этом входе и какой сигнал ожидает следующая операция. В проекте с управлением цветом часть преобразований уже задаётся настройками проекта. В ручном процессе они могут быть размещены в графе. Не смешивайте эти схемы без понимания каждой операции.
Если после нового преобразования всё стало резко контрастным, не начинайте с компенсирующей ноды. На копии проекта проверьте настройки входа, предшествующие узлы и общие уровни графа. Временное отключение конкретного подозрительного этапа полезнее, чем сброс всей коррекции: так остаётся понятна причина.
ГлавноеДля каждого преобразования должны быть понятны его вход, выход и причина присутствия.
РАЗБЕРИТЕСЬ В ИНСТРУМЕНТЕ
Соединение определяет результат.

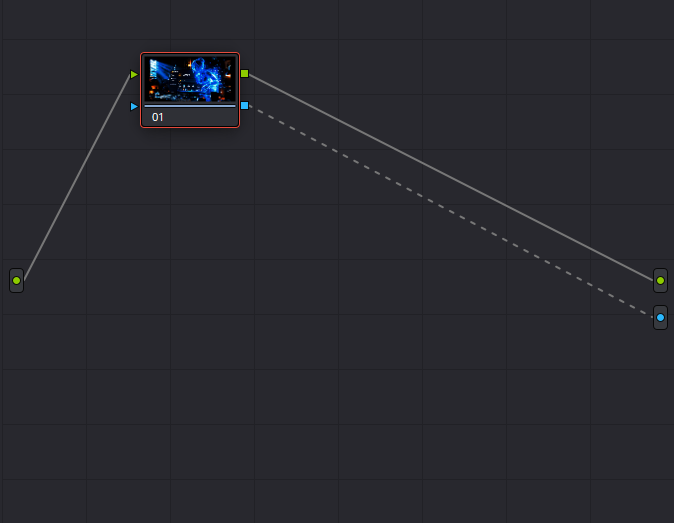

Как читать Node Editor
В Color граф читается слева направо. Зелёные соединения передают изображение, синие — key/matte. Как только начинаешь видеть в нодах не отдельные квадраты, а маршрут сигнала, сложные схемы перестают выглядеть хаотично.
- Зелёный — изображение
- Синий — key/matte
- Логика идёт от input к output

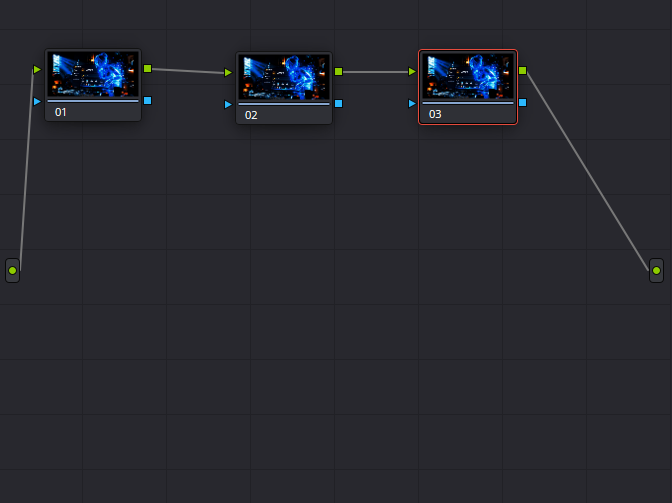

Serial Nodes
Serial Node получает уже обработанный результат предыдущей ноды. Это самая понятная основа для большинства схем: одна нода отвечает за базовый баланс, следующая — за локальную правку, ещё одна — за look или финальную доводку.
- Каждая нода видит результат предыдущей
- Самая простая схема для чтения
- Порядок операций действительно важен

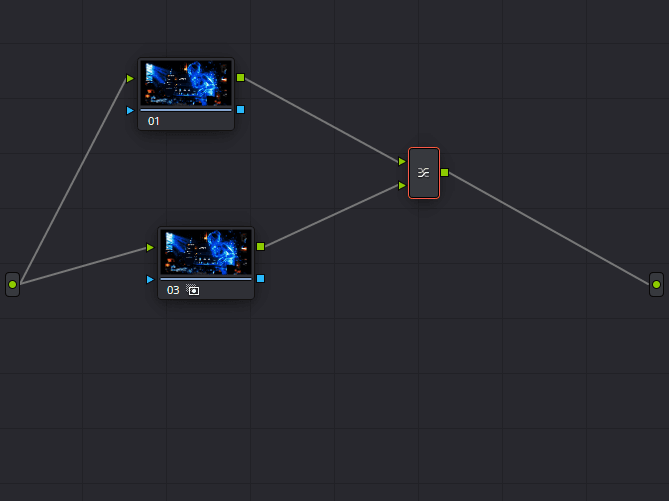

Parallel Nodes
Parallel-схема полезна, когда несколько вторичных правок должны опираться на один и тот же upstream-сигнал, а не последовательно влиять друг на друга. Например, отдельно кожа, отдельно небо и отдельно фон, а затем ветви объединяются через Parallel Mixer.
- Удобно разделять secondaries
- Ветви не обязаны идти друг за другом
- Сводятся через Parallel Mixer

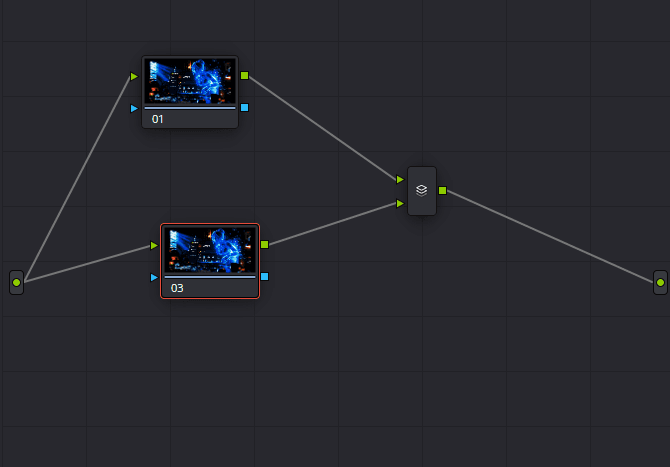

Layer Mixer
Layer Mixer нужен, когда важна не только параллельность ветвей, но и логика наложения. Здесь порядок слоёв уже имеет значение, а сами ветви можно смешивать через layer/composite-поведение. Это полезно для более сложных look-схем и локальных комбинаций.
- Порядок слоёв влияет на результат
- Подходит для более сложного смешивания
- Не то же самое, что Parallel Mixer

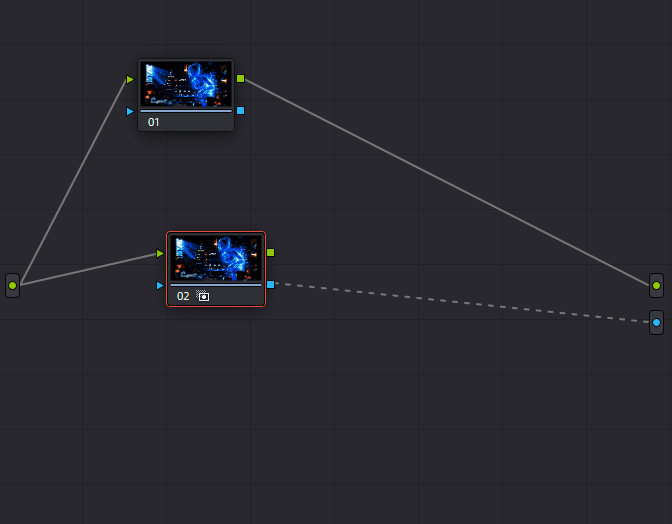

Outside Node
Outside Node строится вокруг инверсии key исходной ноды. Вы выделили лицо, продукт или другой объект — а следующая правка может работать уже по всему, что находится снаружи выделения. Это очень удобный способ разделить объект и окружение без повторного построения маски.
- Использует инверсию исходного key
- Удобен после Qualifier/Window
- Хорош для разделения объекта и фона
РАЗБЕРИТЕ СИТУАЦИЮ
Когда достаточно Serial, а когда действительно нужна ветвь.
Ни одна топология не делает коррекцию профессиональной автоматически. Сравните задачи: разница возникает из зависимости между операциями.
Сначала баланс, затем творческий look
Вы хотите оценивать стиль уже на сбалансированном кадре и отдельно отключать его при сравнении.
Сверить ход рассуждения
Начните с последовательной цепи: вторая нода получает результат первой. Подпишите обе и сравните вклад look включением и отключением только этой ноды. Ветвление здесь нужно лишь при дополнительной конкретной причине; само по себе оно не улучшает качество.
Два выделения должны анализировать одну и ту же базу
Первая локальная правка меняет цвет, по которому вторая строит выделение. Вы хотите раздельно настроить эти задачи.
Сверить ход рассуждения
Рассмотрите две ветви от общего входа. Проверьте именно провода: одинаковая высота нод не доказывает общий исходный сигнал. После объединения ветвей отдельно осмотрите область, где их маски пересекаются: независимые входы не означают отсутствие взаимодействия в финальном результате.
Есть выделение объекта, нужно отдельно изменить окружение
Нужно ли строить второе похожее выделение вручную?
Сверить ход рассуждения
Сначала оцените Outside от существующего key: это связанный способ работать вне исходной маски. Изменение первой маски отражается и на связанной внешней области, поэтому проверяйте обе стороны и мягкую границу. Outside не заменяет отслеживание движения и не гарантирует чистый край на всём плане.
РАЗБЕРИТЕСЬ В ИНСТРУМЕНТЕ
Стройте процесс, не шаблон на все случаи.
- 01
01 · Техническая база
Сначала проверьте декодирование RAW и управление цветом. RAW-настройки выполняются до Node Editor, а RCM/ACES могут выполнять преобразования вне нод клипа. CST и шумоподавление добавляют в граф осознанно, без дублирования уже настроенной обработки.
- 02
02 · Primary correction
Баланс белого, экспозиция и общий контраст. Хорошая база упрощает всё, что идёт дальше по графу, поэтому не стоит пытаться чинить фундамент десятком локальных нод.
- 03
03 · Secondaries
Кожа, небо, фон, отдельные объекты, Qualifier и Power Windows. Здесь удобно разделять задачи по нодам и при необходимости уходить в Parallel или Outside.
- 04
04 · Look
Творческая стилизация, film look, более характерный цветовой рисунок. Её проще контролировать, когда техническая база и локальные исправления уже не смешаны с ней в одной ноде.
- 05
05 · Финальная проверка
Финальный уровень, насыщенность, clipping, scopes и output-логика. Это не обязательный универсальный рецепт, а читаемый учебный шаблон, от которого удобно строить собственную схему.
ПРАКТИКА С ПРОВЕРКОЙ
Практика: соберите цепь и найдите виновника ошибки.
Здесь важнее обратимость и читаемость, чем число нод. Выполняйте опыт на копии проекта и не переносите тестовые сильные изменения в рабочий монтаж.
Один клип, уровень Clip, понятное управление цветом. Если технические преобразования уже работают, оставьте их без изменений. Создавайте учебные корректирующие ноды через меню Add Node, а не по сочетаниям клавиш из чужого пресета.
- 01
Создайте три роли
ЧТО СДЕЛАТЬДобавьте последовательные корректирующие ноды и назовите их «Баланс», «Контраст», «Локально». Проследите RGB-путь от входа через них к выходу.
ЧТО ПРОВЕРИТЬУ каждого узла понятна задача; отдельная плавающая нода вне пути не считается действующим этапом.
- 02
Измените только одну роль
ЧТО СДЕЛАТЬНа «Баланс» сделайте небольшую поправку. На «Контраст» отдельно измените тональную форму. Отключайте эти ноды по одной, сохраняя остальные включёнными.
ЧТО ПРОВЕРИТЬМожно отличить вклад каждой ноды. Если результат неожиданен, сначала проверьте выделение, а не добавляйте ещё одну компенсирующую ноду.
- 03
Ограничьте третью правку
ЧТО СДЕЛАТЬВ «Локально» создайте простое мягкое окно и внесите умеренную правку внутри него. Проверьте маску в диагностическом режиме, затем вернитесь к обычному изображению.
ЧТО ПРОВЕРИТЬИзменяется нужная область; мягкая граница не бросается в глаза. Для движущегося плана отдельно потребуется проверить сопровождение окна.
- 04
Создайте контролируемую ошибку
ЧТО СДЕЛАТЬНа копии слегка усильте только «Контраст», чтобы результат стал явно хуже. Затем, не глядя на значения, найдите виновника последовательным отключением корректирующих нод.
ЧТО ПРОВЕРИТЬВы нашли этап по изменению изображения. Техническое преобразование не нужно отключать вместе со всеми нодами, если вопрос касается только контраста.
- 05
Верните осмысленное состояние
ЧТО СДЕЛАТЬУберите тестовое усиление, проверьте края окна, воспроизведите клип и сохраните проект. У каждой оставшейся ноды должна быть роль, которую можно объяснить одним предложением.
ЧТО ПРОВЕРИТЬСхема не только работает, но и позволяет безопасно продолжить коррекцию.
Критерий выполнения
Результат упражнения — не красивое расположение узлов, а возможность найти вклад каждой операции, проследить RGB и key и убрать ошибку без сброса всей работы.
Сигнальный граф
Нода — не «слой коррекции»: важно, какой сигнал в неё входит и что из неё выходит
Node Editor описывает последовательность обработки и связи между image signal и key signal. Serial, Parallel, Layer Mixer и Outside — только начало: для сложного проекта важно понимать RGB/key connectors, group/timeline levels, Splitter/Combiner, Shared/Compound Nodes и то, где находятся transforms. Тогда граф можно читать как инженерную схему, а не как набор квадратов.
зелёные image connections
синие matte/key connections
upstream → downstream меняет результат
Clip / Group / Timeline — разные уровни
Структуры Node Editor и когда они нужны
| Структура | Логика сигнала | Подходит для | Риск |
|---|---|---|---|
| Serial Node | следующая нода получает уже изменённый RGB | большинство последовательных задач | порядок transforms/keys может радикально изменить результат |
| Parallel Mixer | несколько ветвей получают общий upstream и затем объединяются | независимые secondaries | ошибочно считать, что ветви совсем не взаимодействуют с итоговым mix |
| Layer Mixer | ветви смешиваются как упорядоченные layers | composite/order-dependent looks и keys | непонимание layer order и composite mode |
| Outside Node | использует инверсию key исходной ноды | правка окружения вокруг уже созданной маски | после изменения исходного key меняется и Outside |
| Splitter / Combiner | разделяет и снова собирает RGB channels | редкие channel-specific операции | легко создать неочевидный channel imbalance |
| Shared / Compound | переиспользование или упаковка части graph | повторяющиеся логики и управление сложностью | скрытая зависимость между клипами или слишком непрозрачный compound |
Осмысленный рабочий процесс
- 01
1. Назовите состояние сигнала
Перед графом ответьте: source camera space? timeline working space? display-referred или scene-referred? Где input/output transforms? Без этого порядок нод нельзя оценивать корректно.
- 02
2. Разделите техническое и творческое
Transforms, noise reduction, balancing, secondaries and look не обязаны жить в пяти конкретных нодах, но должны быть логически различимы. Это ускоряет диагностику и версионирование.
- 03
3. Используйте branches только по причине
Parallel/Layer structures нужны, когда реально требуется независимый processing path или layer behaviour. Ветвление ради красивого графа усложняет key routing и debugging.
- 04
4. Проверяйте graph в обходе
Выключайте отдельные ноды и группы задач, чтобы видеть вклад каждого этапа. Если невозможно понять, что делает нода, graph уже потерял читаемость.
ЕСЛИ РЕЗУЛЬТАТ НЕ СХОДИТСЯ
Найдите причину.
01CST/LUT даёт слишком контрастный результат+
Возможная причина. double transform или transform стоит не в том уровне graph
Что проверить. проверьте project color management, clip input space, group/timeline nodes и каждый CST/LUT
02Qualifier меняется после правки предыдущей ноды+
Возможная причина. выделение строится по входному изображению, которое изменилось выше по RGB-цепочке
Что проверить. проверьте upstream-коррекции и маршрут RGB/key; изменение только downstream-ноды само по себе не пересчитывает исходное выделение
03Большой graph невозможно читать+
Возможная причина. нет названий, цветов, логических блоков и уровней
Что проверить. label nodes, use node colours/graph levels and in Resolve 21 test Layer List view
ОТ РАЗБОРА К ПРАКТИКЕ
Один клип.
Три проверки.
Возьмите копию проекта или тестовый клип. Эти короткие проверки превращают прочитанное в понятный рабочий процесс.
Вернуться к инструментам Color ↗Самопроверка в Resolve: сайт не оценивает ваш результат. Отметки не сохраняются после перезагрузки.
ЧАСТЫЕ ВОПРОСЫ
Важные уточнения.
Что такое ноды в DaVinci Resolve?
Ноды — это отдельные этапы обработки на странице Color. В каждой ноде может находиться коррекция, эффект, key или другая операция, а сам граф задаёт, в каком порядке изображение проходит через эти этапы.
Чем Serial Nodes отличаются от Parallel Nodes?
Serial Nodes идут последовательно, поэтому каждая следующая нода получает уже изменённый результат предыдущей. Parallel-ветви могут работать от общего upstream-сигнала и потом сводиться вместе — это удобно для независимых вторичных правок.
Когда нужен Layer Mixer вместо Parallel Mixer?
Layer Mixer нужен, когда важны порядок слоёв и логика их смешивания. Parallel Mixer удобнее, когда задача — просто объединить независимые ветви коррекции без поведения полноценного layer stack.
Зачем нужен Outside Node?
Он позволяет работать с инверсией key исходной ноды. Например, после выделения лица можно через Outside Node корректировать окружающий фон и не строить вторую маску заново.
Сколько нод нормально использовать в одной коррекции?
Правильного количества нет. Нод должно быть столько, сколько нужно для понятного разделения задач, но не настолько много, чтобы сам граф стал сложнее, чем коррекция, которую он описывает.
Источники и версии
Схемы и интерактив — учебные модели сайта, не копия интерфейса или вычислительного движка Resolve. Подписи к исходным скриншотам сохранены; их расположение зависит от версии и раскладки.
