Filter

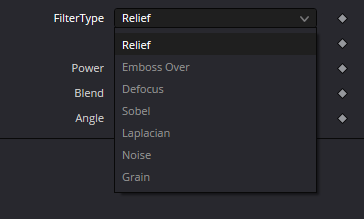

Filter [Fltr] — классический image processor Fusion с семью режимами, перечисленными в исходном Inspector: Relief, Emboss Over, Defocus, Sobel, Laplacian, Noise и Grain. Это не Resolve FX Emboss, не FilmGrain Studio и не CustomFilter с редактируемой свёрточной матрицей.

Основной оранжевый Input принимает 2D изображение. Отдельный синий Effect Mask принимает маску Rectangle, Ellipse или Bitmap и ограничивает итоговое применение эффекта. По руководству маска смешивается после вычисления Filter: её подключение само по себе не означает, что процессор оптимизирует вычисления вне маски.

Режимы Relief и Emboss Over создают видимую светотеневую обработку границ без превращения картинки в 3D геометрию. Relief делает похожее на металлический оттиск изображение поверх серого, а Emboss Over накладывает рельеф на исходные пиксели. Сохраняйте постоянный угол и исходный кадр при сравнении.

Sobel и Laplacian — не независимые плагины, а две опции FilterType. Sobel даёт читаемые контуры и подходит для дальнейшего Glow; Laplacian обычно чувствительнее к мелким деталям и шуму. Важно: Power не применяется ни к Sobel, ни к Laplacian; повышать его для усиления таких границ бессмысленно.

Defocus делает изображение мягче, но не даёт автоматически линзовую модель глубины резкости или карту глубины. Он полезен для чернового смягчения, но для кинематографического боке потребуется профильный инструмент. Проверяйте изменение мелких деталей при 100% увеличении Viewer.

Noise равномерно добавляет случайную фактуру, а Grain даёт более плёночно-подобное распределение, особенно в полутонах. Для обоих режимов появляются условные Seed и Animated. По руководству кадр может участвовать в генерации рисунка, поэтому статический Viewer-кадр не доказывает поведение на движущемся клипе.

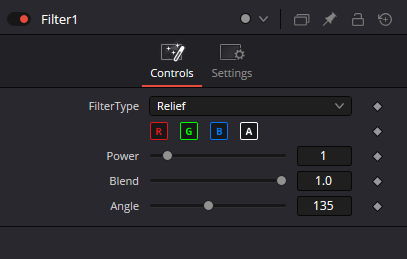

Внутри Controls есть переключатели R/G/B/A. Перед работой с титрами или прозрачной графикой проверяйте Alpha Viewer: включение A может изменить края и прозрачность, даже если RGB выглядит приемлемо. В отличие от Effect Mask, каналы задают, какие компоненты входного RGBA будут изменены.

Power имеет диапазон 1–10 для режимов, где он действует. Angle ограничен 0–315° с шагом 45° и работает только в Relief и Emboss Over. Blend 0.0 возвращает вход, Blend 1.0 — полный обработанный результат; в общем случае Blend 0 может пропускать вычисление ноды, если не включено Process When Blend Is 0.0.

Median упоминается в общем руководстве как условный регулятор для Filter Type Median, но в двух предоставленных изображениях FilterType перечислены только семь режимов без Median. Поэтому в статье этот режим не выдаётся за доступный в данном интерфейсе: проверить можно лишь в своей сборке Resolve.

Типизированная учебная схема использует Image.Input, Mask.EffectMask и Image.Output. Чтобы получить синюю маску из результата Sobel, требуется явная конверсия изображения, например Bitmap Mask; подключать жёлтый image Output Filter прямо к синему mask-входу нельзя. Эти схемы проверены статически, не в работающем DaVinci Resolve.

Для честной проверки сравнивайте A/B одинаковый исходник, кадр, Viewer zoom, channel selection и Blend. Seed и Animated проверяйте минимум на 24–48 последовательных кадрах и фиксируйте артефакты при итоговом размере экспорта. Учебный «passed» не означает подтверждённую пиксельную идентичность или нативный render.
