SegmentTransform

BMD21 описывает Segment Transform как разбиение кадра на квадратные сегменты с угловым и масштабным искажением каждого. Выход остаётся image: нода не создаёт редактируемые 3D-плитки, shape-объекты или физическую симуляцию осколков.

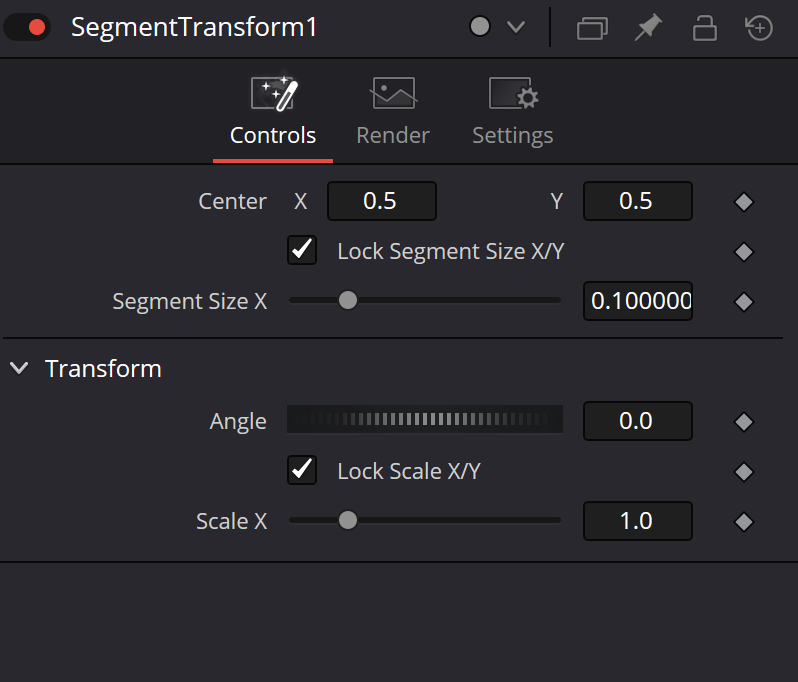

Center и Segment Size задают устройство разбиения. В группе Transform ниже находятся локальные Angle и Scale. Два флажка Lock независимы: Lock Segment Size связывает размеры сетки, Lock Scale — масштаб преобразования.

Начните с асимметричного детального источника и значений на исходном PNG: Center 0.5/0.5, Segment Size X 0.1, оба Lock включены, Scale X 1. Небольшой ненулевой Angle делает сегментное поведение заметным; однородная заливка плохо показывает деформацию.

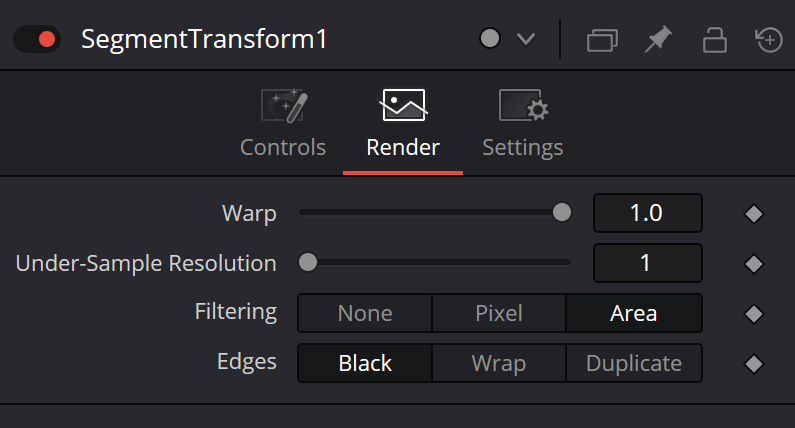

Render PNG показывает Warp 1, Under-Sample Resolution 1, Filtering Area и Edges Black. Эти состояния используются как контрольные. Краткий раздел BMD не даёт формул Warp и внутренней выборки, поэтому статья не выдаёт предположения о линейности, единицах или скорости за проверенные свойства.

Внешняя граница исходного image и внутренние границы сегментов требуют отдельных проверок. Wrap переиспользует противоположный край; Duplicate продлевает граничные пиксели. Ни один выбор автоматически не подтверждает бесшовность всех ячеек или нулевую Alpha чёрных областей.

Для локального применения показана обычная схема Merge: исходник в Background, готовая деформация в Foreground, Ellipse в EffectMask Merge. Маска ограничивает видимый результат и не строит отдельную сетку внутри белой области.

После выбора крупности и локального преобразования проверяйте результат при 100% и после нужного уменьшения. Нативный Resolve-рендер, точные пиксели, Alpha и частные алгоритмы Render пока не проверены.
