FalseColor

FalseColor — диагностический Resolve FX Color (Studio), который заменяет отображаемую яркость на условные цветовые зоны. Это не восстановление экспозиции и не цветокорректор: график меняется лишь там, где подключён сам эффект. Настоящие исправления выполняют отдельные ColorCorrector, ColorCurves и другие ноды.

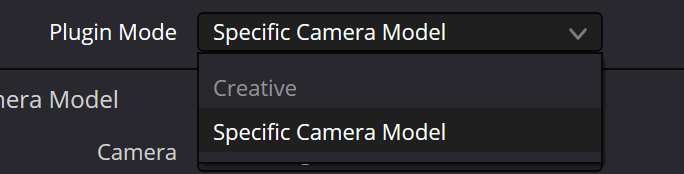

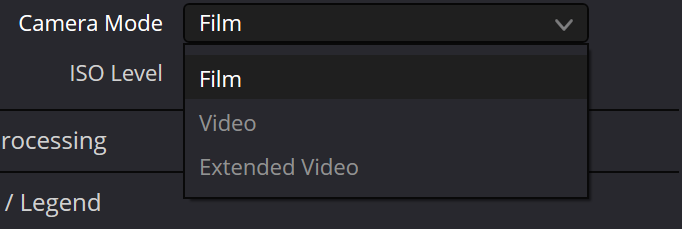

Главный переключатель Plugin Mode выбирает две существенно разные модели. Specific Camera Model пытается воспроизвести мониторинг false color для конкретной Blackmagic-камеры, режима Film/Video/Extended Video и ISO. Creative позволяет назначить свои интервалы яркости, цвета и стилизованные палитры.

В режиме камеры нужно знать свойства СИГНАЛА в точке подключения. Если до FalseColor применены CST, LUT, нормализация или RCM, вход уже может не соответствовать исходному Blackmagic Film. Выбор правильной камеры при неправильном сигнале не даёт точного технического измерения.

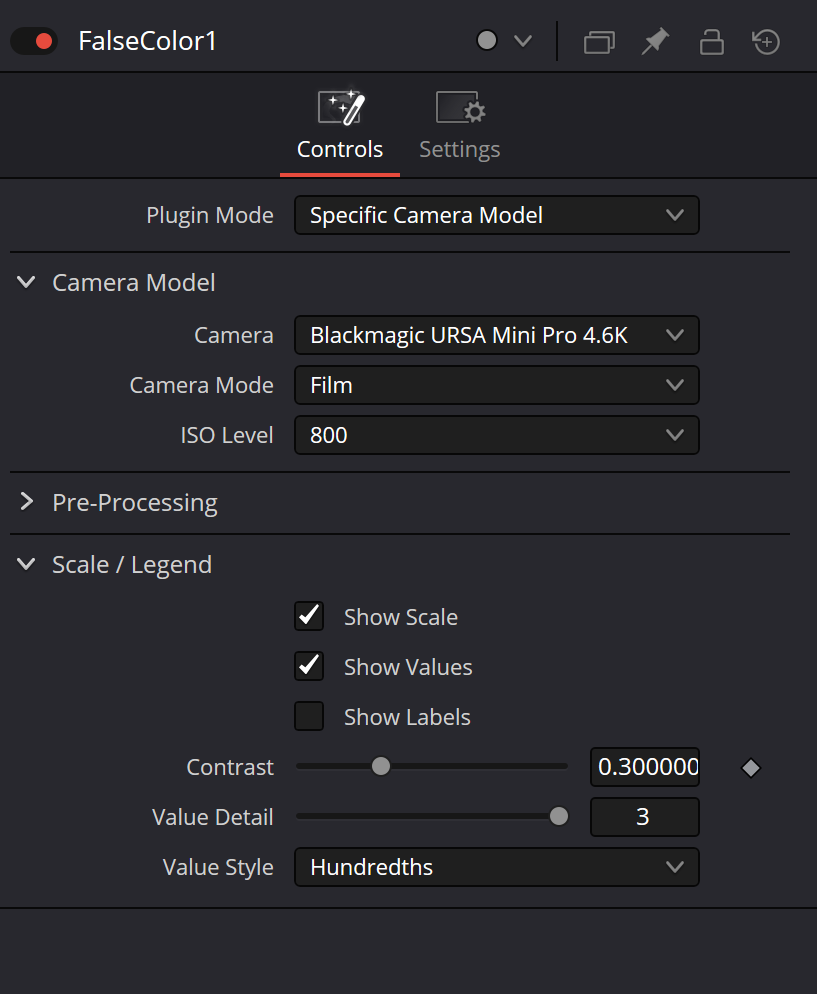

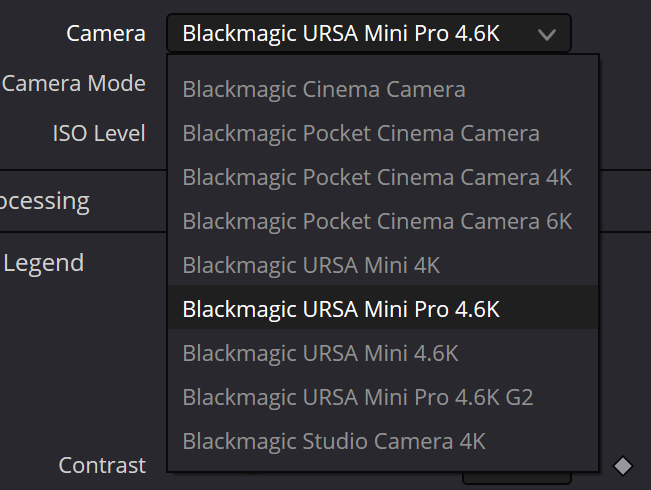

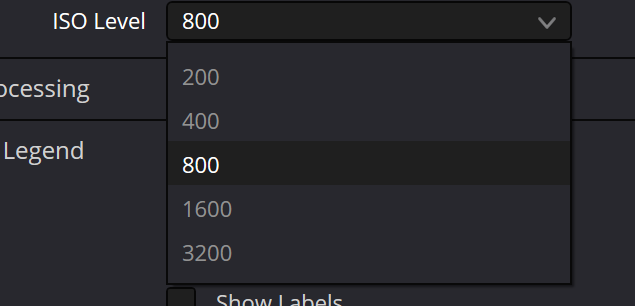

На шести оригинальных скриншотах выбран URSA Mini Pro 4.6K, Film, ISO 800. Это конкретная конфигурация, а не заводской стандарт. Списки моделей/ISO на снимках не гарантируют, что именно такие варианты есть у каждой камеры или что они доступны в другой сборке Resolve.

В Creative редактор Color Bands даёт Creative Style, Number of Bands, Show Sliders, Color и Top/Bottom для диапазонов. Это подтверждено руководством Resolve 21, но не показано открытым на исходных скриншотах. Его не следует объявлять протестированным только по наличию серой строки Creative в раскрытом меню.

Pre-Processing выполняется ДО классификации яркости: Blur сглаживает мелкую фактуру, Black Level и White Level изменяют привязку теней/светов к зонам, Gamma перераспределяет середину. Все четыре параметра документированы руководством; в архивном Inspector соответствующая группа свёрнута.

Scale / Legend — легенда слева на выходном изображении, а не служебное окно мониторинга. Show Scale включает шкалу, Show Values — числа, Show Labels — подписи опорных точек вроде среднего серого. При сохранении результата через MediaOut легенда, если включена, действительно попадает в экспорт.

Contrast из Scale/Legend управляет ПРОЗРАЧНОСТЬЮ ПОДЛОЖКИ легенды; он не усиливает различие цветовых полос и не исправляет контраст исходного изображения. Value Detail задаёт плотность числовых подписей. Эти настройки оформления не нужно путать с Number of Bands, меняющим собственно цветовую карту.

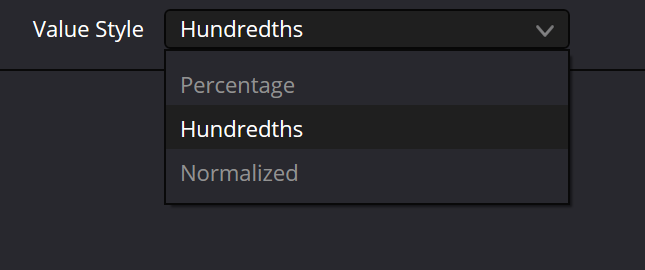

Value Style определяет ТОЛЬКО единицы подписей: Percentage — 0–100%, Hundredths — 0–100 без %, Normalized — 0.0–1.0. Выбранный на скриншоте Hundredths не равен числовой точности камеры, не меняет экспозицию и не соответствует стóпам EV.

Оптимальный диагностический подход — отдельная Viewer-ветка: исходник и цветокоррекцию ведут в чистый путь, а FalseColor подключают только для анализа. Для A/B сравнения двух планов или Pre-Processing используйте одинаковые режимы и параметры; при переключении проверяйте также waveform.

Синяя Effect Mask и физический тип разъёмов Node Editor не видны на скриншотах этого этапа. Контракт учебных схем гарантирует только основной 2D Image Input и 2D Image Output; точную топологию дополнительных портов и работу эффекта в целевой версии Resolve нужно подтвердить отдельным тестом.

Статические интерактивные учебные графы помогают понять маршруты и значения параметров, но не являются импортируемыми .comp или подтверждением GPU-рендера. Для эксплуатационной проверки потребуются установленный DaVinci Resolve Studio, конкретный исходник, сравнение с scopes и сохранённое доказательство результата.
