sExpand

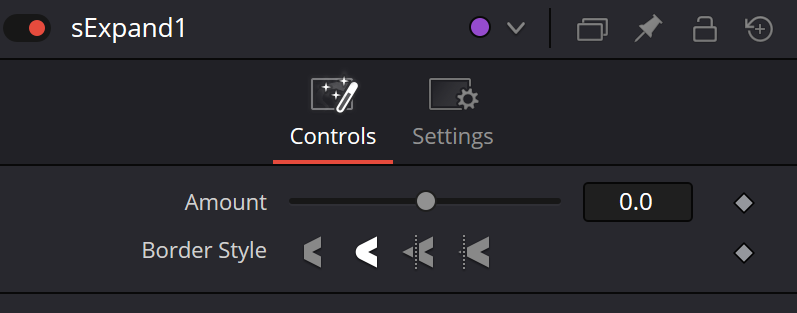

Начните с простой заполненной формы и Amount 0. Этот контроль сохраняет исходную границу и позволяет отделить действие sExpand от размеров, поворота и стиля генератора.

BMD прямо описывает оба знака Amount: положительный расширяет, отрицательный сужает. Значение не следует выдавать за количество пикселей: shape-операция предшествует sRender, где задаётся размер растра.

Border Style управляет соединением смещённых сторон в углах. Bevel срезает выступ, Round округляет его, а Miter и Miter Clip сохраняют острый участок до ограничения Miter Limit. Это не переключатель размытия края.

Miter Limit появляется только при Miter или Miter Clip. На сохранённом PNG выбран округлый стиль, поэтому ползунок не виден. Условную настройку полезно искать после выбора соответствующего стиля, а не считать потерянной.

Исходный пункт Solid сохранён в справочнике, но он относится к генератору перед sExpand. В Controls самой sExpand такого флажка нет. Заполненную форму и открытый контур проверяйте как разные исходные данные.

Для наружной обводки разветвите один источник: расширенную ветку подайте в Input1 sBoolean, оригинал — в Input2 и выберите Subtract. Так обводка является разностью двух областей; порядок входов имеет значение.

При сильном сжатии узкие части исчезают, а при расширении близкие границы могут встретиться. Проверяйте результат на самой сложной форме и во время анимации; неизменность топологии при любом Amount не гарантируется.

Стиль, геометрия и растр проверяются последовательно. Сначала оценивайте форму через sRender, затем отдельно RGB и Alpha. Если требуется мягкий растровый край, добавляйте нужную image-обработку после sRender.
