sGrid

BMD описывает sGrid как размножение входящей формы. Подключите sEllipse, sRectangle либо compound shape из sMerge или sBoolean. sGrid не является самостоятельным генератором линий координатной сетки.

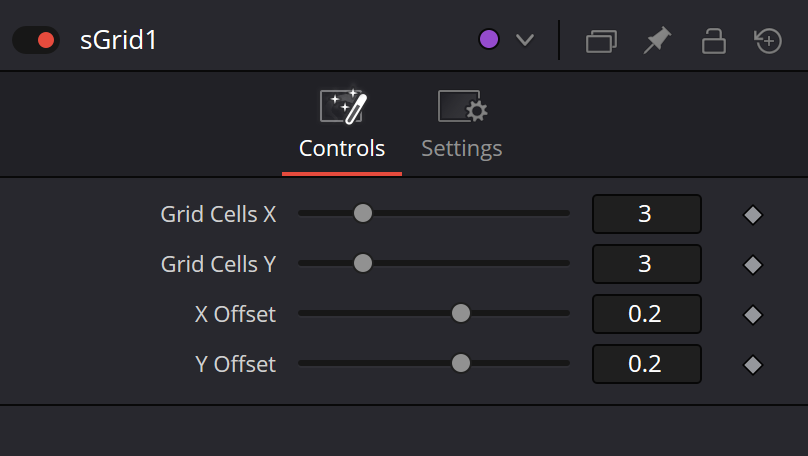

Grid Cells X — число столбцов, Grid Cells Y — число строк. Для одного диска 4×3 означает двенадцать размещений исходной формы. У составного источника каждый экземпляр содержит весь входной набор деталей.

X Offset и Y Offset управляют расстоянием между столбцами и строками. При обоих нулях экземпляры совпадают в одном месте. Увеличение разнесёт их; оно не эквивалентно сдвигу массива целиком.

Руководство приводит X Offset 1.0 как разнос столбцов по ширине кадра. Для настройки используйте видимую рамку sRender и контрольную форму; не считайте Offset шагом в пикселях и не выводите из одного PNG формулу всех координат.

Для перемещения уже построенной сетки поставьте sTransform после sGrid. Его X/Y Offset перемещают весь входной поток. Так число, разнос и положение массива становятся отдельными решениями.

Размеры элемента задаются на источнике или до sGrid. Изменение Width/Height sEllipse меняет сами диски, а Grid Cells — число размещений. Плотность рисунка зависит и от размеров, и от разнесения.

Стиль исходной формы переносится на копии. sChangeStyle перед sGrid позволяет задать общий цвет и поведение Alpha при дальнейшем перекрытии; после sGrid он переоформляет готовый поток. sGrid не содержит собственной вкладки Style.

Проверяйте массив через sRender, включая край кадра. Совпадающие или вышедшие за рамку экземпляры не означают уменьшения Grid Cells. Отдельно оцените количество размещений, видимую площадь и Alpha на пересечениях.
