sMerge

sMerge принимает shape из генераторов, составных операций и других shape-веток. В отличие от image Merge он работает до sRender; уже растеризованный слой нужно соединять через обычный Merge.

Количество входов растёт по мере подключения. BMD описывает два первоначально видимых разъёма и появление следующего свободного входа. В справочнике показаны Input1, Input2 и Input3 как читаемый пример трёх подключений.

Порядок имеет визуальное значение. Первый оранжевый вход находится внизу, следующий зелёный поверх него, третий розовый выше второго. Проверяйте порядок на перекрывающихся непрозрачных формах разных цветов.

Сборка не выполняет вырезание или пересечение областей. Когда нужен геометрический вырез, подайте собранную группу как операнд в sBoolean и явно выберите Subtract либо другую операцию.

Входные формы сохраняют собственный стиль. Для общего оформления поставьте sChangeStyle после sMerge и проверьте цвет, Alpha и Opacity отдельно. Его положение в цепочке определяет, какие формы получают новое оформление.

sTransform после sMerge добавляет преобразование собранного потока. Это удобно для переноса значка целиком, когда размеры и взаимное расположение его частей уже настроены на генераторах.

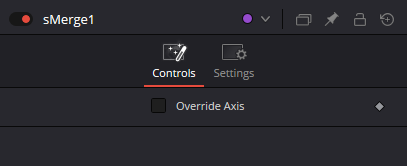

Единственный собственный контрол на исходном PNG — Override Axis. BMD описывает его как переопределение оси формы, но не раскрывает точную формулу. В плоских учебных примерах он выключен; автоматическое центрирование или исправление разных координат ему не приписывается.

Итоговый shape можно дальше стилизовать, размножать или использовать в sBoolean. Для оценки RGB и Alpha завершите ветку одним sRender. Одна растеризация помогает согласованно контролировать формат всей собранной графики.
